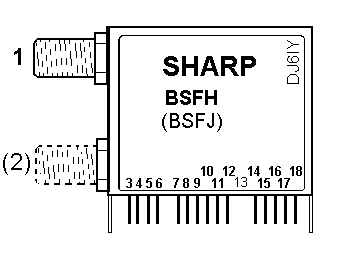

Pin 1 an der Seite des HF-Eingangs. Gezählt werden alle Positionen, auch die nicht benutzten Löcher im Gehäuse!

TYP ... - 148C (u.a.??)

  1   LNC/LNB 14/18 Volt in
  2
  3
  4   AFC out
  5   Pegel/S-Meter
  6   +5 Volt
  7   Basisband-Out
  8   Ref. für AFT/AFC
  9
10  Abstimmspg. /Tune out  (siehe Anmerkung zur Abb. 2)
11  +28 Volt (für PLL-Abst.)
12  Port 3 (Steuerausgang. I²C out)
13  Port 6 (Steuerausgang. I²C out)
14  SDA (I²C-BUS)
15  SCL (I²C-BUS)

TYP BSJE3 - 432A
TYP BSJE3 - 459A (u.a.??)

  1
  2   LNC/LNB 14/18 Volt in
  3
  4
  5   AFC out ?
  6   +5 Volt
  7   Basisband-Out
  8   Ref. für AFT/AFC
  9
10   ?
11   +28 Volt (für PLL-Abst.)
12   Port 4 (Steuerausgang. I²C out)
13   Port 5 (Steuerausgang. I²C out)
14   SDA (I²C-BUS)
15   SCL (I²C-BUS)

 TYP BSJE3 - 1A2B (u.a.??)

  1   LNC/LNB 14/18 Volt in
  2
  3
  4
  5
  6   +5 Volt
  7   Basisband-Out
  8
  9
10   Masse/Ground
11   +24 Volt (für PLL-Abst. /tune)
12
13   ?
14   SDA (I²C-BUS)
15   SCL (I²C-BUS)

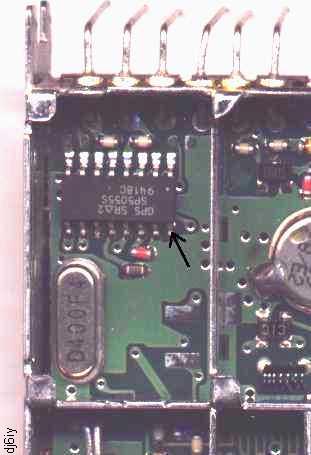

Abb.: 2
Wenn der Tuner nicht über I²C-BUS gesteuert werden soll, kann an Pin 10 die Abstimmspannung zugeführt werden. Pin 11 bleibt dann frei.
Da der Ausgang des PLL-IC's an Pin 10 liegt empfielt es sich das Bein am IC abzutrennen, siehe Pfeil in obiger Abbildung. Die Frequenzkonstanz ist auch ohne PLL recht gut.

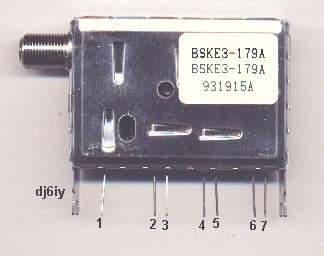

1   LNC +12/18 Volt
2   + 5 Volt
3   Basisband out
4   Port 3 PLL (AFC?)
5   + 28 Volt (Tune)
6   SDA (I²C-BUS)
7   SCL (I²C-BUS)

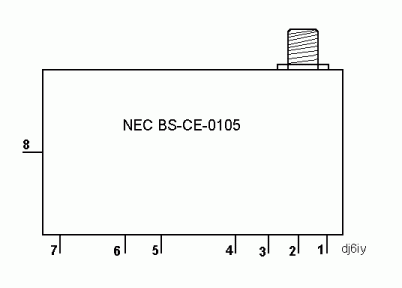

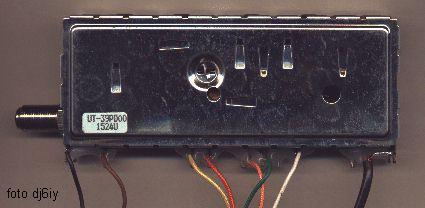

1   (bn) +LNC
2   (ge) AGC out
3   (rt) +12 Volt
4   (or) +5 Volt (nur für Vorteiler /only for prescaler)
5   (gn) BB out
6   AFC out
7   (ws) Abstimmspannung in (Tune)
8   (Cinch) Osz. Vorteiler /Prescaler out

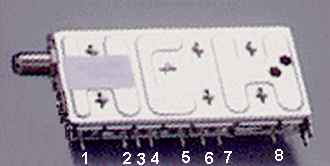

1   +LNB
2   +5 Volt (nur für Vorteiler /only for prescaler)
3   Vorteiler /Prescaler out
4   +12 Volt
5   Abstimmspannung /Tune
6   AGC oder AFC ???
7   BB out
8   AFC oder AGC ???

Pin 1 an der F-Buchse

1    +5 Volt für Vorteiler /Prescaler
2    Abstimmspannung in (Tune)
3    ZF Bandbreite/IF bandwidth (0 Volt = 27 MHz, 12 Volt = 16 MHz)
4    S-Meter
5    +12 Volt
6    AFT/AFC on/off (on = 12V)
7    BB out
8
9
10  Vorteiler /Prescaler out

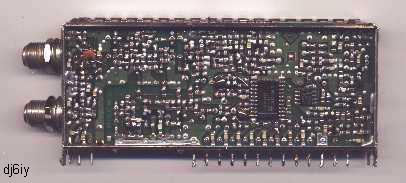

Pin 1 an den F-Buchsen

1    12/18 Volt für LNC (untere Buchse)
2    12/18 Volt für LNC (obere Buchse)
3    Masse /Ground
4    +5 Volt (Vorteiler /Prescaler & PLL)
5    Select LNC A
6    Abstimmspannung /Tune
7    ? Vorteiler /Prescaler out ?
8    Select LNC B
9    (PLL) ?
10  ?
11  +12 Volt
12  BB out deemph.
13  Masse /Ground
14  BB out
15  AGC out (ca.0-5 V)

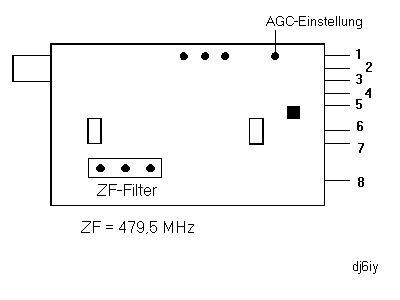

Das ZF-Filter besteht aus 3 Einzelkreisen (Keramikresonatoren) und ist etwas abgleichbar.

1   12/18Volt für LNC/LNB
2   BB out
3   Tuning Error Voltage
4   +12 Volt
5   AGC

6   Abstimmspannung (Tune)
7   +5 Volt Vorteiler /Prescaler

8   Vorteiler /Prescaler out (VCO/256)

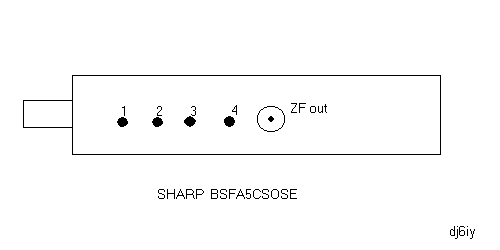

Der Tuner hat einen 70 MHz ZF-Ausgang. Er enthält keinen Demodulator.
ZF-Verstärker und Demodulator sind im ODE 514 zusammen mit dem Tuner auf einer Leiterplatte untergebracht und können ggf. auch als komplette Einheit in einem Eigenbau-ATV-Rx  verwendet werden.

1    +12/18 Volt für LNC/LNB
2    +12 Volt
3    Abstimmspannung (Tune)
4    AGC in (oder ca. 1,5 Volt fest)

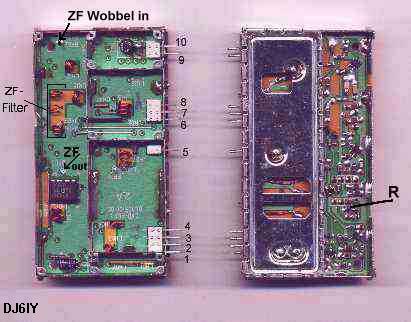

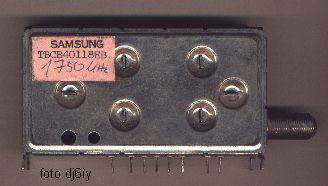

1    HF Input (950-1750 MHz)
2    Masse /Ground
3    +12 Volt  (max 15 V.)
4    Abstimmspannung /Tune (max 30V)
5    Masse /Ground
6    Basisband Out
7    +12 Volt  (max 15 V.)
8    Abstimmspannung /Tune
9    Vorteiler /Prescaler out (fo/2)
10  +5 Volt (für Vorteiler und ZF /Prescaler and IF)

Der Tuner ist für schwache Empfangssignale weniger geeignet. Er hat keinen PLL-, sondern einen Quadratur-Demodulator, der normalerweise einen etwas geringeren Signal-Rauschabstand liefert. Er hat kein OFW-Filter in der ZF, sondern ein simples 3-kreisiges LC-Filter mit offenen Luftspulen. Sein einfacher Aufbau bietet dem versierten Bastler allerdings viele Möglichkeiten.



1  LNB
2  Tune
3  Vorteiler /Prescaler out
4  + 5 Volt
5  + 12 Volt
6  AGC out
7  BB out
8  AFC out

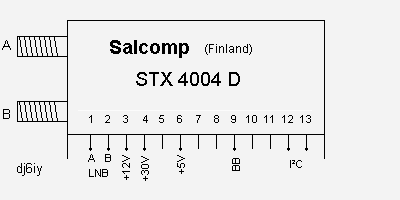

1  + LNB A
2  + LNB B
3  +12 Volt
4  +30 Volt (Abstimmspannung /Tune)
5
6  +5 Volt
7
8  ?
9  BB out
10
11
12 I²C Bus
13 I²C Bus
